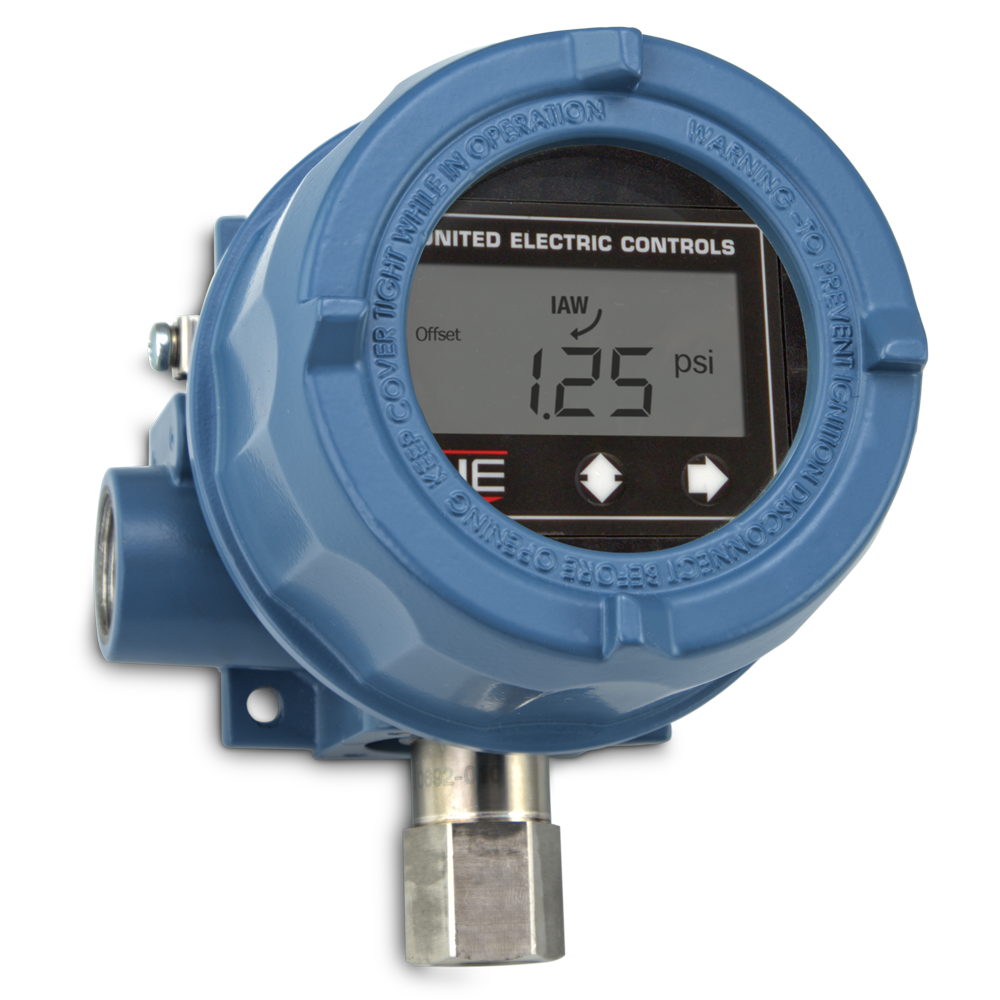

1系列防爆混合智能开关

iec-iecex-logo-vector

1系列防爆混合智能开关

1系列采用防爆混合型变送器兼开关产品设计,可记录多达两个继电器的跳闸,用于诊断工业流程。

1系列电子压力和温度开关已成为数字工业流程中智能监控的标杆设备。凭借完全可调的设定点、死区范围以及只有0.1%的重复性,1系列可广泛适用于多种应用。1系列除了基础的变送器、开关和仪表功能之外,还配有4X / IP66防爆外壳,完全能符合在恶劣和危险环境工作的严格要求。

产品概况

1系列中每个型号的产品都集成了智能的自我诊断功能,可在故障演变成重大安全问题之前及时检测到它们。它的插头端口检测可防止传感器堵塞,瞬态滤波功能可避免恼人的跳闸,减少错误信号和不必要的报警。此外,它能捕获压力峰值和谷值,为试运行和调试过程提供了有用的工业流程信息。

试想你需要为循环率较高的应用寻找一个合适的高重复性、完全可调的死区开关,你会选择什么产品呢?我们的1系列智能开关具有无移动部件和坚固耐用的优势,同时其数字化的设计简直就是专为控制各类泵或压缩机的停止/启动周期而设计的。而且,凭借其支持HART®的数字过程显示器和4-20 mA输出,1系列只需一个连接就可以同时提供开关、仪表和变送器三项功能。

对于工厂升级来说,1系列是最经济的选择,因为它的两线制型号可以重复使用相同的布线和控制方案。该系列中的环路供电的混合变送器可提供高容量开关和4-20毫安的输出。此外,它的4线制型号可在240伏特交流电压下处理高达10安培的电流。

可调性、准确性、通用性、智能性——这便是1系列在应用过程中的优势所在。

1系列1XSW型升级操作动画演示(英文)

应用与优势

产品特点

  • 数字化过程与状态显示;
  • 完全可调的设定点和死区范围;
  • 提供本地和远程的自行诊断报告;
  • 通过了cULus、IECEx、GOST、CE和ATEX危险场所适用性的机构认证;
  • 可提供适用于第一类第一、二种(Class I, Division 1&2)危险场所0、1和2区型号的产品;
  • 3种电源控制方式—2线离散输入、环路供电模拟输入和外部电源供电;
  • 2种编程控制方式–键盘和本地显示以及HART®远程通讯器

各种类型和范围的传感器

  • 总真空表压可达6000 psi(磅力每平方英寸) (413.7 巴),压差可达200 psid (磅差每平方英寸)(13.8 巴差值),热电阻温度范围为-184至538 °C (-300至1,000 °F);
  • 3种型号可供选择 – 单一、低功耗、(仅)2线开关型变送器,带环路供电和2个固态继电器的HART®变送器,(仅)带环路供电的HART®变送器



产品优点

  • 液晶显示屏可提供过程变量、故障自检和报警状态信息;
  • 通过IAW® (I am Working) 故障自检技术持续监测控制器的整体状态,消除 “盲装置 “问题;
  • 二线制型号由现有的机械开关替代,并采用相同的接线和控制方案,为未来的升级需求提供了一条较为经济节约的路径;
  • 环路供电型号提供4-20 毫安的HART变送器输出,并配有可编程的固态继电器(SRO)开关,实现变送器、开关和仪表三合一;
  • 可通过本地键盘或使用只读HART®的远程通信进行简单安全的编程设置;
  • 两个独立的固态继电器(SRO)与4-20毫安的输出设定相结合,可轻松进行停止/启动控制、开启窗口模式和启动许可性应用;
  • 固态设计使用户可以在高循环率应用中自如切换,而不会导致设备退化;
  • M041选项可提供具有双重密封认证的压力传感器功能

双重密封认证

  • 符合ANSI / ISA 12.27.01标准的CUL认证双重密封设置;
  • 根据CEC规则第18-072条和NEC要求第501.17条的规定,在工业流程和电气连接之间提供二次密封,并在主密封发生故障时提供指示;
  • 没有了外部连接二次密封的需要,减少了时间和人工成本;
  • ¼英寸NPT螺纹配件,可将通信信息从工业流程中传输出去,以便进行安全封闭。(* 必须配套M041双重密封选项)

如何对1系列进行编程设置(英文)

1系列:泵和压缩机应用 (英文)

产品技术规格

1系列智能变送器开关,适用于压力和温度监测

一系列:比例计算器

美国联合电器控制公司白皮书

相关资料

产品安装手册

1系列快速安装入门指南

1系列——1XTXSW型号安装指南

1系列——1XSW型号安装指南

1系列M041双重密封选项使用说明书

产品认证

其他产品目录

1系列防爆混合智能开关协议资料

产品规格

产品名称:

1系列1XTXSW型, 1系列1XTX00型

产品类型:

压力和温度变送器开关

HART版本 :

7

厂家标识:

6049

设备类型:

E321 & E322

设备改版次数:

2

是否为无线产品:

是否为HCP注册设备:

是 – 待登记状态

是否有HCP注册的设备详情文件(DD):

是 – 待登记状态

设备详情文件(DD)审核次数:

1

设备详情文件(DD)是否经过完善:

设备描述(DD)资料

设备(DD)的安装详情

艾默生475和AMS的安装说明

1系列1XTX型HART®的调控细节

HART®接口说明

1XTX类仅适用于压力型(E321)设备的详情文件(DD)

1XTX类仅适用于温度型 (E322)设备的详情文件(DD)

使用无线艾默生475进行气体检测所需文件:

6049E3210201.hdd

6049E3210201.hhd

6049E3220201.hdd

6049E3220201.hhd
